H、B系列工业齿轮箱概述

1、H、B齿轮箱采用通用设计方案，可按客户需求变型  为行业专用的齿轮箱。

2、实现平行轴、直交轴、立式、卧式通用箱体，零部  件种类减少，规格型号增加。

3、采用吸音箱体结构、较大的箱体表面积和大风扇、  圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使  整机的温升、噪声降低、动转的可靠性得到提高，  传递功率增大。

4、输人方式：电机联接法兰、轴输人。

5、愉出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

6、安装方式：卧式、立式、摆动底座式、扭力臂式。

7、H、B系列产品有3～26型规格，减速传动级数有1～4  级，速比1.25～450，和R、K系列组合得到更大的速比。

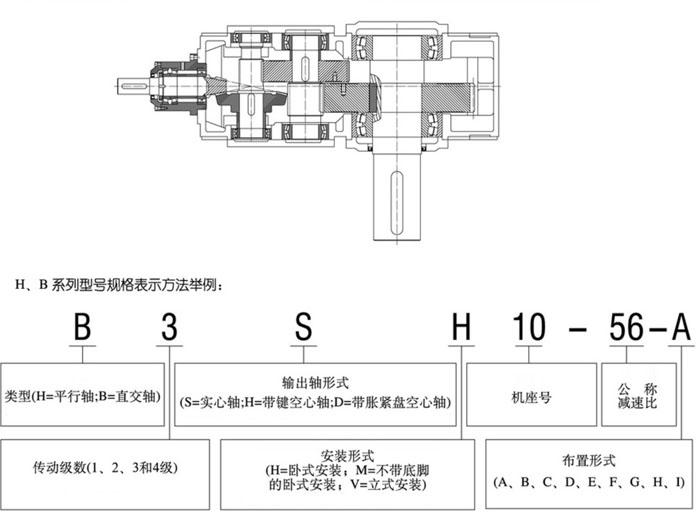

H、B系列结构图:

符号说明：

ED=梅小时工作周期，以百分比表示，如ED=60%/h

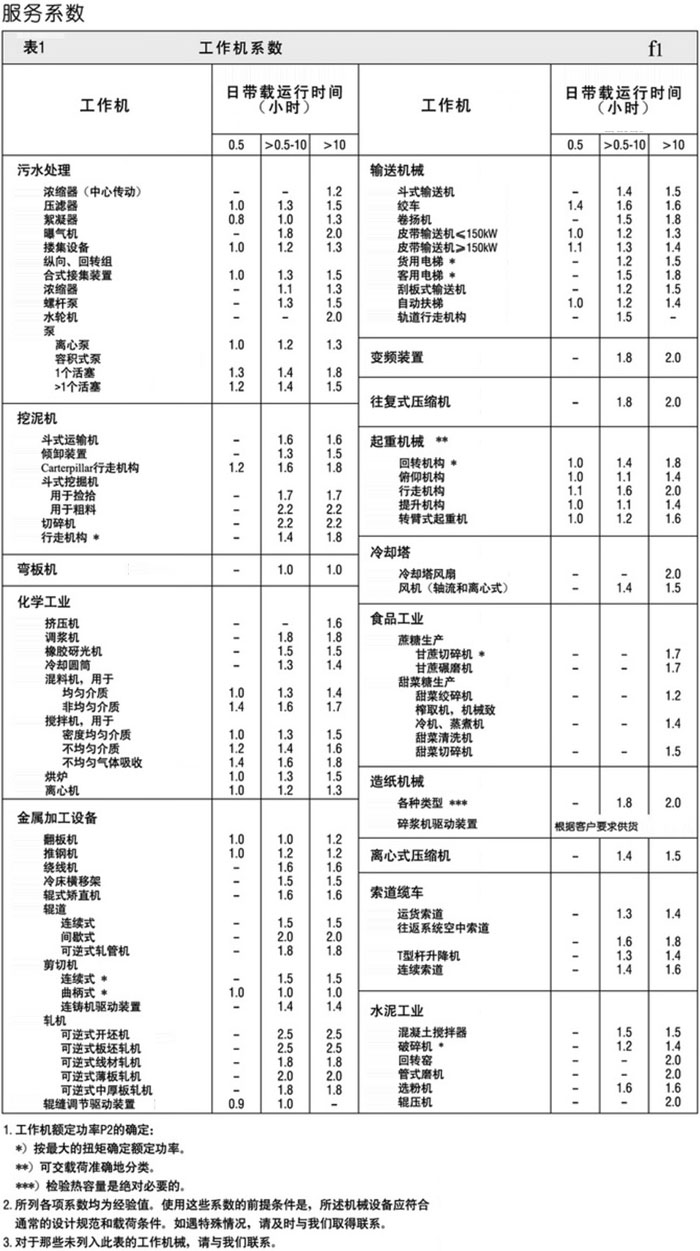

fl=被驱动设备系数(表1)

f2=原动机系数

f3=峰值扭矩系数

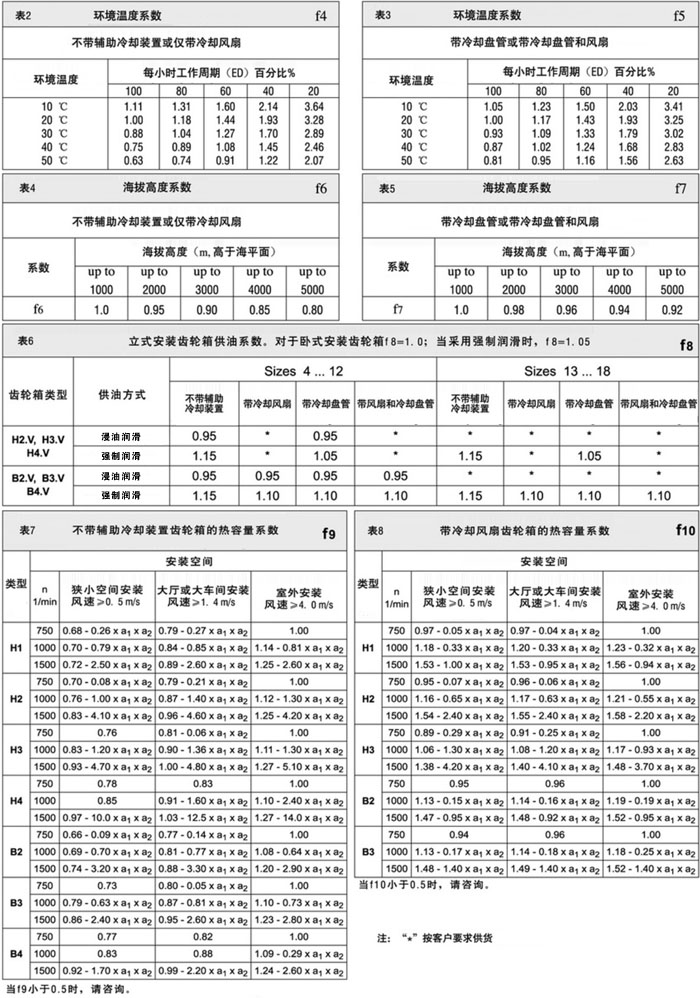

f4、f5=环境温度系数(表2、3)

f6、f7=海拔高度系数(表4、5)

f8=齿轮箱供油系数(表6)

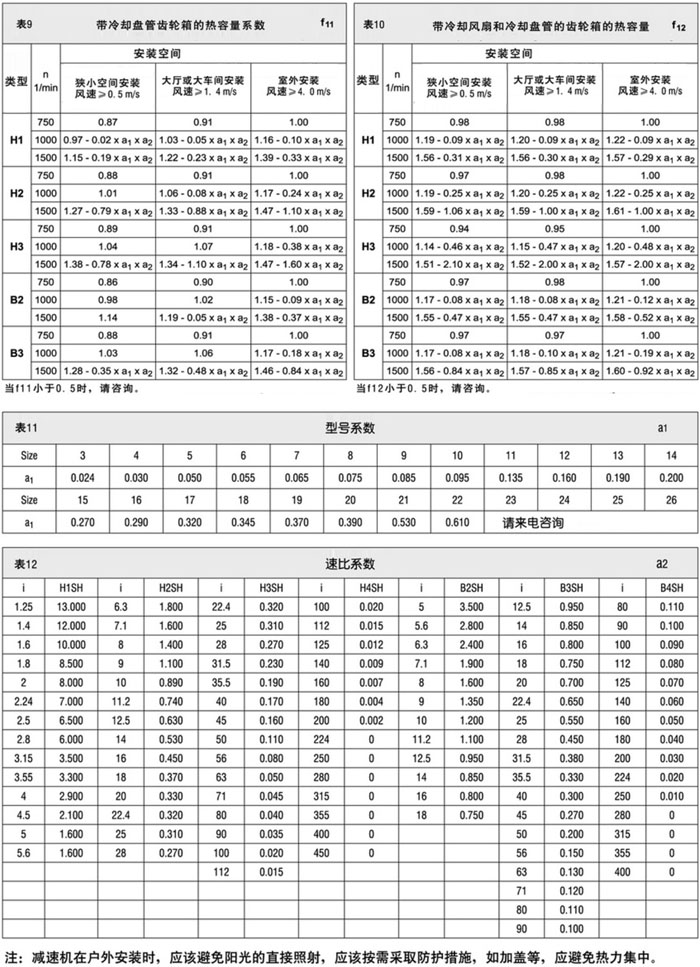

f9、f10、fll、f12=热容量系数(表7、8、9、10)

al=型号系数(表11)

a2=速比系数(表12)

P1=输人功率

PG1=不带辅助冷却装置的齿轮箱热容量

PG2=带冷却风扇装置的齿轮箱热容量

PG3=带内置式冷却盘管的齿轮箱热容量

PG4=带内置式冷却盘管和风扇的齿轮箱热容量

已知条件:

  原动机:

        Pm=75KW

        nl=1500rpm

        TA=720N·m

  工作机(皮带输送机)：

        P2=66KW

        n2=26rpm

      工作制为=12小时/天

      每小时起动次数：10次

      每小时工作周期ED=100%

      环境温度：30C

      室外安装

      海拔高度：500m

      直交齿轮箱

      安装方式：卧式

      布置方式：C

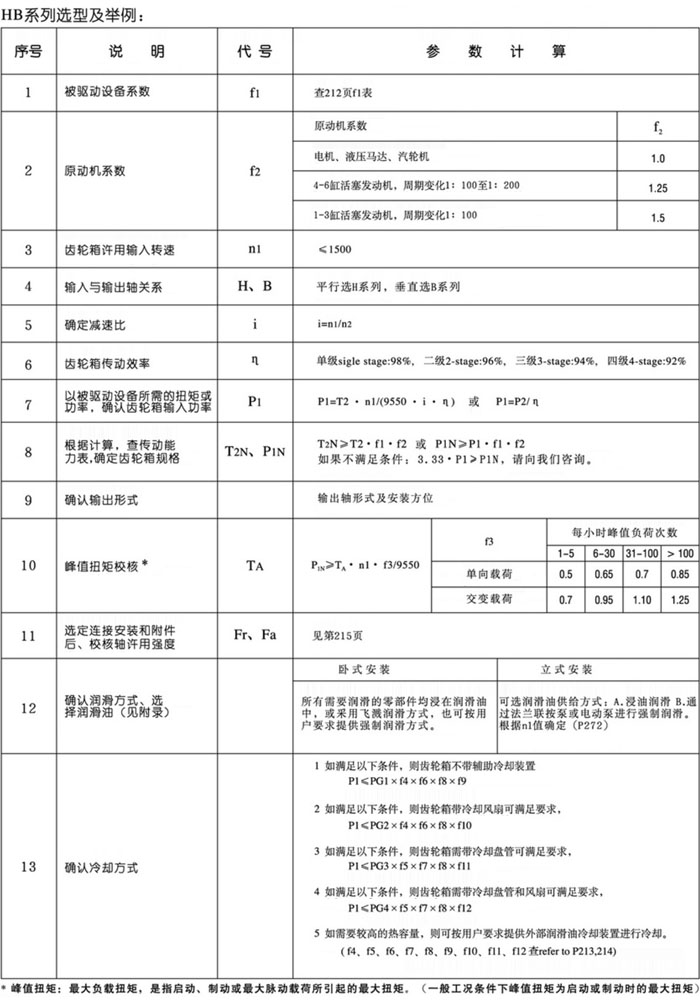

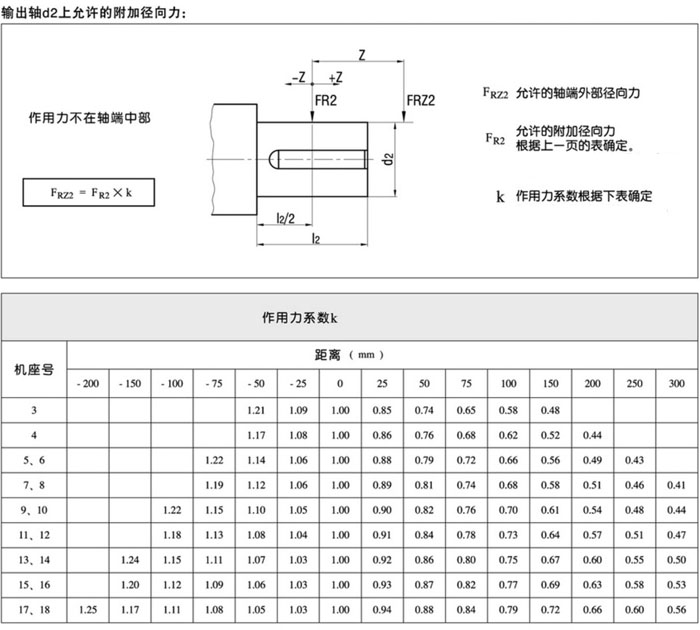

选型步骤：

1.计算速比：

      i=n1/n2=1500/26=57.7   iN=56

2.确定减速机的额定功率：

    PIN≥P1·fl·f2=P2·fl·f2/η= 66×1.3 × 1/0.94 = 91 .3kW

    根据传动能力表可选B3，9型，PIN为96kW

    校核:3.33×P1≥P1N

    3.33×P1=3.33×P2/η=3.33×66/0.94

    =233.8 kW＞PIN         满足要求。

3.校核蜂值扭矩:

    PIN≥TA·nl·f3/9550

      =720 × 1500 × 0.65/9550=73.5kW

    P1N=96kW＞73.5kW       符合条件

4.校核热容量:

      PG1×f4×f6×f8×f9

      =70.7kW × 0.88 × l × l × (1.23-2.80 × 0.085 × 0.15)

      =74.3kW

P1=P2/η=66kW/0.94=70.2＜74.3kW

所以齿轮箱不带辅助冷却装置。
